積層陶瓷電容的失效機制與選型注意事項
積層陶瓷電容的失效機制與選型注意事項
盡管積層陶瓷電容具備諸多優點,但在實際應用中仍可能因設計不當或環境因素導致失效。深入了解其失效機理并合理選型,對于保障電路穩定性至關重要。
1. 常見失效模式分析
- 開裂與斷裂:由于機械應力(如焊接熱沖擊、板彎)導致內部電極層分離,引發短路或斷路。
- 電遷移(Electromigration):在高溫高電壓條件下,金屬電極發生原子遷移,造成電極間短路。
- 介電擊穿:當施加電壓超過額定值時,陶瓷介質被擊穿,永久性損壞。
- 溫度漂移:部分陶瓷材料存在溫度系數變化,影響電容穩定性,尤其在-55℃至+125℃范圍內需特別關注。
2. 關鍵選型參數說明

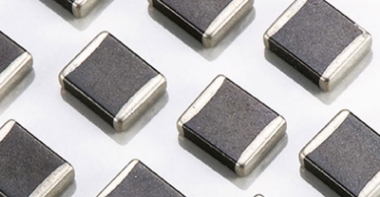

| 參數項 | 說明 | 推薦選擇建議 |
|---|---|---|
| 電容值(Capacitance) | 決定濾波與儲能能力 | 根據電路需求選擇合適容量,避免過大造成成本浪費 |
| 額定電壓(Voltage Rating) | 必須高于工作電壓的1.5倍以留有余量 | 如工作電壓為3.3V,建議選用6.3V或更高 |
| 溫度系數(TC, e.g., X7R, Y5V) | 影響電容隨溫度的變化幅度 | 精密電路推薦X7R(±15%),一般用途可用Y5V(±22%) |
| 封裝尺寸(如 0402, 0603, 1206) | 影響安裝空間與功率承受能力 | 高密度設計優先選擇0201或01005 |
3. 設計與使用建議
為確保積層陶瓷電容長期可靠運行,應遵循以下原則:
- 避免在焊點附近施加過大的機械應力,可采用柔性線路板或加強支撐。
- 在電源輸入端使用多個不同容量的MLCC并聯,兼顧高頻響應與低頻濾波。
- 注意布局時遠離發熱源,防止局部過熱加速老化。
- 選用符合AEC-Q200標準的車規級產品,用于汽車電子等嚴苛環境。
4. 行業未來展望
隨著新材料(如納米陶瓷、復合介質)的應用,未來的積層陶瓷電容有望在耐壓性、溫度穩定性及環保性方面取得突破。同時,智能化檢測與壽命預測技術也將逐步融入生產與測試環節,進一步提升產品可靠性。
