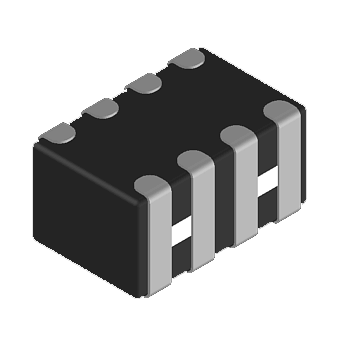

積層陶瓷電容的核心技術參數

在實際電路設計中，正確選擇積層陶瓷電容至關重要。以下是幾個關鍵參數及其影響：

1. 容量與公差

MLCC的標稱容量通常以pF或μF表示，常見范圍從1pF到100μF。公差等級如±10%（J）、±20%（K）或更嚴格，需根據電路對精度的要求進行匹配。例如，精密模擬電路建議選用C0G材質（±1%公差）。

2. 額定電壓

額定電壓應高于電路中可能出現的最大電壓。一般推薦使用不超過額定電壓80%的工作電壓，以留出安全裕量。例如，若電路峰值電壓為3.3V，應選擇6.3V或10V額定電壓的電容。

3. 介質材料分類

• C0G（NP0）：溫度穩定性極佳，適用于高頻振蕩電路和高精度濾波。
• X7R：具有較高的容量溫度穩定性（-55℃~+125℃，容量變化±15%），適合電源去耦。
• X5R：成本較低，但溫度特性稍弱（-55℃~+85℃，容量變化±15%），用于一般濾波場景。
• Z5U：容量大但穩定性差，不推薦用于關鍵電路。

選型流程圖解

建議按照以下步驟進行選型：

1. 確定工作電壓范圍 → 選擇合適額定電壓。
2. 評估溫度環境 → 決定介質類型（如是否需耐高溫）。
3. 計算所需電容值 → 考慮頻率響應與噪聲抑制要求。

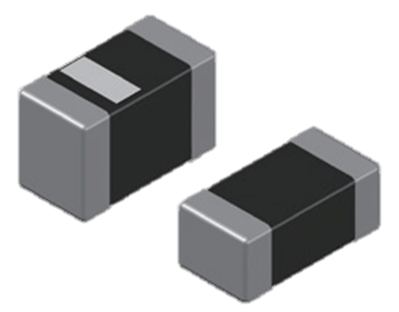

4. 考慮封裝尺寸 → 優先選用0402、0603等小型化封裝。
5. 檢查供貨周期與品牌可靠性 → 避免供應鏈中斷風險。

常見誤區提醒

?? 誤區一：認為所有MLCC都可互換。實際上，不同介質材料的容量隨溫度變化差異巨大，錯誤替換可能導致電路不穩定。

?? 誤區二：忽視直流偏壓效應。當施加直流電壓時，部分陶瓷電容的實際有效容量會下降達50%以上，必須在選型時參考廠商提供的“DC Bias Curve”曲線圖。
